縮管機操作技術領域

2.將電源線接好，然後打開在機器側麵安裝的總開關，如果模具自動產生動作，則說明電機轉向正確，如果沒有動作，

則說明電機反轉，應將接線頭處的三根火線當中的任意兩根對調即可(注意：必須切斷電源後方可操作)。

3.機器初次使用時應空扣壓10～20次，觀察各部位均正常後方可使用。鎖管機在冬季使用時應空載運動20-30次，以使油溫增高

一些，同時可增加機器的使用壽命。

油泵在電機驅動下，輸出液壓油,推動液壓缸裏的活塞做左右往複運動，從而使壓塊推動模座，使模座能產生徑向收縮，

終實現模塊對膠管的扣壓。當收縮量達到在控製麵板上所設定的值時，扣壓自動停止，換向閥自動換向，液壓油進入油缸下腔，

帶動上方板向上運動，使模具孔張大，就可以取下扣壓好的膠管總成。

4.  接電：將電源線接在機器規定的電源上，點動電機觀察旋向，電機旋向應與電機上標簽箭頭方向一致，或者在接好線後打

開電源開關，如果機器動作，模具張口增加則電機旋向正確 ，如果機器無動作，則需要將三根火線當中的任意兩根對調即可。

5.  壓力調整：機器係統壓力為31.5MPa，靠溢流閥調整。順時針調整壓力增大，逆時針調整壓力減小。（出廠時壓力已經調整

好，如需調整溢流閥壓力，嚴禁超過31.5MPa使用本設備）

我廠研製生產的鎖管機適用於工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管總成的扣壓加工。具有扣壓範圍廣、精度

高、自動化程度高、易操作、好維修等優點

   工業管內徑：                  zui大89mm

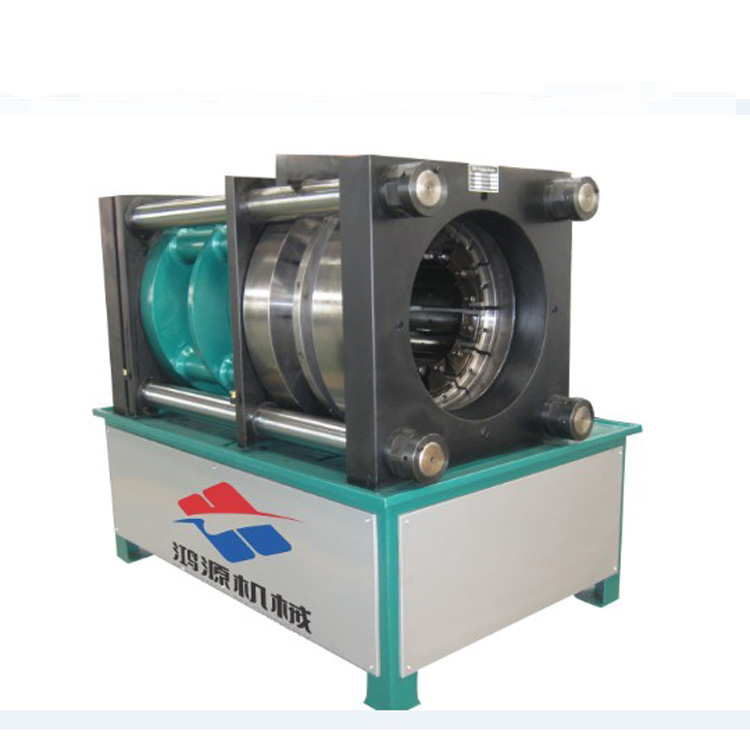

縮管機是一種用於扣壓管件總成的液壓設備，其將所配套的金屬接頭通過扣壓機的模具施加收縮力，將金屬接頭牢固的扣壓在所

配套的工程機械用高壓油管或汽車上的刹車管、機油管、空調管、動力管上。扣壓機適用於各類機械高低壓油管、氣管、水管、

電纜接頭、汽車空調管、汽車動力轉向管、機油管、汽油供油管，以及建築配件、日用熱水氣管的扣壓，廣泛用於車輛、工程機

械、液壓機械、焊割設備等行業。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一

致，請調換其中兩根電源線的位置。

壓力調整：縮管機係統壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減小（出廠時已調好，必要

可以自行調整）

模具張開速度調整：模具張開速度的快慢，由分流閥控製，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速

度過快會使噪音增大，數值不大於10Mpa（出廠時已調好，必要時可以自行調整）
